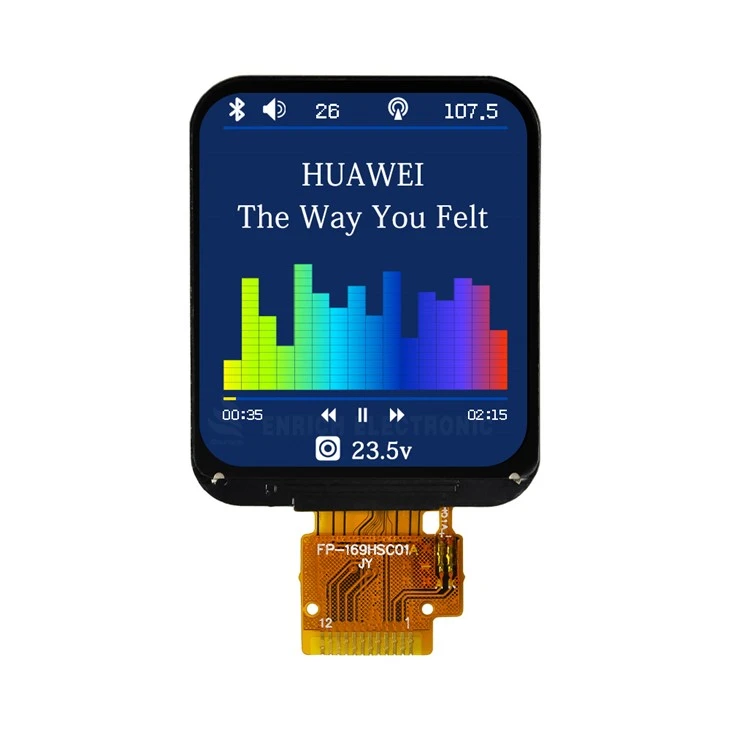

จอแสดงผล TFT LCD สี่เหลี่ยมโค้งมนขนาด 1.69 นิ้ว

เอเอ็นเอช-TV0169A001คำอธิบาย

จอแสดงผล TFT LCD สี่เหลี่ยมโค้งมนขนาด 1.69- นี้ออกแบบมาสำหรับนักพัฒนาและวิศวกรที่ต้องการหน้าจอขนาดกะทัดรัดที่ให้ประสิทธิภาพที่เชื่อถือได้และสม่ำเสมอ-ทั้งบนแผ่นข้อมูลจำเพาะและในการผสานรวมอุปกรณ์ในโลกแห่งความเป็นจริง
ข้อมูลจำเพาะของจอแสดงผลหลัก
ประเภทจอภาพ: 1.69" IPS TFT, แบบส่งผ่าน, ปกติเป็นสีดำ
ทิศทางการรับชม: การรับชมแบบ 360 องศาเต็มรูปแบบ การเปลี่ยนสีเป็นศูนย์ในทุกมุม
IC ไดรเวอร์: ST7789V2 – ไดรเวอร์ที่เข้ากันได้กับไลบรารี-ที่เสถียรที่สุดในอุตสาหกรรมสำหรับแพลตฟอร์ม Arduino, ESP32, STM32 และ Raspberry Pi
อุณหภูมิในการทำงาน: -20 องศาถึง +70 องศา
อุณหภูมิในการจัดเก็บ: -30 องศาถึง +80 องศา
แสงพื้นหลัง: ไฟ LED สีขาวในตัว 3 ดวง
ความสว่าง: 480 cd/m² (ทั่วไป) – อ่านได้เต็มที่ในสภาพแสงในอาคารโดยตรงและในที่ร่มกลางแจ้ง
เหตุใดข้อกำหนดเหล่านี้จึงยกระดับการออกแบบของคุณ
แผง IPS ที่เป็นสีดำตามปกติจะให้สีดำเข้มอย่างแท้จริงเมื่อปิดเครื่อง ซึ่งเป็นคุณลักษณะที่สำคัญสำหรับอุปกรณ์สวมใส่ทางการแพทย์และอุปกรณ์สำหรับผู้บริโภคที่สภาวะเป็นสีเทาจาง-อาจส่งผลต่อความสวยงามระดับพรีเมียมได้ ฟอร์มแฟคเตอร์สี่เหลี่ยมจัตุรัสโค้งมน (ความละเอียด 240×280) ให้พื้นที่ UI ที่ใช้งานได้มากกว่าจอแสดงผลแบบวงกลม ในขณะเดียวกันก็เข้ากันได้อย่างลงตัวกับอุปกรณ์ที่สวมใส่บนข้อมือ-หรือแผงหน้าปัดขนาดกะทัดรัดโดยไม่มีขอบที่แข็งกระด้างของสี่เหลี่ยมผืนผ้ามาตรฐาน ไดรเวอร์ ST7789V2 เป็นมากกว่าแค่ ส่วนประกอบ-ปลดล็อกการเข้าถึงตัวอย่างโค้ดที่สร้างไว้ล่วงหน้า-จำนวนหลายพันรายการ ไลบรารีโอเพ่นซอร์ส และการสนับสนุนชุมชน โดยไม่จำเป็นต้องเขียนไดรเวอร์ SPI ที่กำหนดเองตั้งแต่ต้น
กรณีการใช้งานในอุดมคติ
สมาร์ทวอทช์ สายรัดข้อมือสำหรับฟิตเนส เครื่องวัดน้ำตาลกลูโคสแบบพกพา อุปกรณ์ตรวจสอบผู้ป่วยแบบมือถือ -แดชบอร์ดสกู๊ตเตอร์ ตัวควบคุมบ้านอัจฉริยะ และเครื่องอ่านบาร์โค้ดแบบพกพาทางอุตสาหกรรม
ข้อได้เปรียบที่สำคัญเหนือจอแสดงผลของคู่แข่ง
บูรณาการอย่างง่าย: อินเทอร์เฟซ SPI 4 สายต้องการพิน GPIO เพียง 6 พิน (รวมถึงการควบคุมแบ็คไลท์) ทำให้ I/O มีค่าว่างสำหรับเซ็นเซอร์ ปุ่ม หรือโมดูลไร้สาย
มุมมองที่ไร้ที่ติ: เทคโนโลยี IPS ให้การมองเห็น 80 องศาในทุกทิศทาง ทำให้มั่นใจได้ว่าผู้ใช้จะรับชมหน้าจอจากทุกมุมด้วยสีที่ชัดเจนและแม่นยำ-เหมาะสำหรับนาฬิกาและแผงหน้าปัดรถยนต์
-ความสว่างชั้นนำของอุตสาหกรรม: ที่ 480 cd/m² แผงนี้มีประสิทธิภาพเหนือกว่าตัวเลือกขนาด 1.69 นิ้วส่วนใหญ่ (โดยทั่วไปคือ 300–350 nits) โดยคงไว้ซึ่งความสามารถในการอ่านในสภาพแวดล้อมที่สว่างและมีแสงแดดส่องถึง
ฟอร์มแฟคเตอร์ขนาดกะทัดรัดพิเศษ-: ด้วยความหนาของโมดูลเพียง 2.76 มม. และน้ำหนัก 8 กรัม ทำให้สามารถใส่ลงในตัวเครื่องที่บางเฉียบสวมใส่ได้โดยไม่กระทบต่อการออกแบบ
ประสิทธิภาพอุณหภูมิที่แข็งแกร่ง: ช่วงการทำงาน -20 องศาถึง +70 องศา ช่วยให้มั่นใจได้ถึงฟังก์ชันที่เชื่อถือได้ในสกู๊ตเตอร์ไฟฟ้ากลางแจ้งที่มีความเย็นและห้องควบคุมทางอุตสาหกรรมที่มีอากาศร้อนเหมือนกัน
ได้รับการพิสูจน์แล้วว่าใช้ได้จริง-ทั่วโลก
จอแสดงผล TFT LCD ทรงสี่เหลี่ยมจัตุรัสโค้งมนขนาด 1.69 นิ้วนี้ได้รับการผลิตจำนวนมากสำหรับลูกค้าในห้าอุตสาหกรรมหลัก ด้วยประสิทธิภาพที่ได้รับการพิสูจน์แล้วใน:
อุปกรณ์การแพทย์ที่สวมใส่ได้: เครื่องวัดออกซิเจนในเลือด เครื่องตรวจคลื่นไฟฟ้าหัวใจแบบพกพา และตัวควบคุมปั๊มอินซูลิน ซึ่งมีความสว่างสูงและมุมมองภาพที่สมบูรณ์ ช่วยให้มั่นใจว่าข้อมูลผู้ป่วยที่สำคัญจะสามารถมองเห็นได้จากทุกตำแหน่งที่ข้อมือ
สมาร์ทวอทช์และเครื่องติดตามฟิตเนส: การออกแบบทรงสี่เหลี่ยมโค้งมนมอบการอัพเกรดที่ทันสมัยและถูกหลักสรีรศาสตร์เหนือหน้าจอทรงกลม ให้พื้นที่มากขึ้นสำหรับการแจ้งเตือนและการวัดการออกกำลังกายในขณะที่ยังคงความสวยงามที่ทันสมัย
แผงควบคุม IoT: ล็อคอัจฉริยะ เทอร์โมสตัท และเครื่องตรวจสอบคุณภาพอากาศ พร้อมอินเทอร์เฟซ SPI ช่วยให้สามารถใช้งานร่วมกับ ESP32 และ Raspberry Pi ได้อย่างง่ายดาย
E-Scooter & E-แดชบอร์ดสำหรับจักรยาน: มุมโค้งมนช่วยลดความเครียดบนตัวเครื่อง ในขณะที่ความสว่าง 480 นิตทำให้สามารถอ่านจอแสดงผลได้ในแสงแดดโดยตรง
มิเตอร์อุตสาหกรรมแบบมือถือ: ขนาดกะทัดรัด ทนทานต่ออุณหภูมิได้กว้าง และไดรเวอร์ ST7789V2 ที่มีความเสถียร ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับเครื่องมือบริการภาคสนาม
ประสิทธิภาพทางกายภาพและทางแสง
พื้นที่ใช้งาน: 27.97 มม. × 32.63 มม. – พื้นที่กว้างขวางสำหรับเค้าโครง UI ที่สะอาดตาและใช้งานง่ายพร้อมไอคอนและข้อความ
ขนาดโมดูล: 31.0 มม. × 18.0 มม. × 2.76 มม. – กะทัดรัดเพียงพอสำหรับตู้ที่แคบที่สุด
ตัวเชื่อมต่อ: 8-พิน ส่วนหัวแถวเดี่ยวระยะพิทช์ 2.54 มม.- – ง่ายสำหรับการบัดกรีด้วยมือและการสร้างต้นแบบเขียงหั่นขนม โดยไม่ต้องใช้ตัวเชื่อมต่อ ZIF ที่เปราะบาง
คุณภาพการมองเห็น: แผง IPS ให้สีที่สม่ำเสมอและแม่นยำในทุกมุมมอง และโหมดสีดำปกติจะทำให้พื้นหลังเป็นสีดำอย่างแท้จริง-ซึ่งเหมาะอย่างยิ่งสำหรับ UI ในโหมดมืด-ตามมาตรฐานในอุปกรณ์สวมใส่และอุปกรณ์ทางการแพทย์
ความสม่ำเสมอของแสงพื้นหลัง: ไฟ LED สีขาวทั้ง 3 ดวงถูกรวมเข้าด้วยกันเพื่อให้แน่ใจว่ามีแสงสว่างสม่ำเสมอทั่วทั้งพื้นที่ใช้งาน โดยไม่มีฮอตสปอตหรือขอบมืด
การรองรับไดร์เวอร์: ST7789V2 มาพร้อมกับ-ลำดับการเริ่มต้นที่เป็นลายลักษณ์อักษร และเรามีไดอะแกรมการเดินสายแบบเต็มและโค้ดตัวอย่างสำหรับ Arduino, ESP-IDF และ Raspberry Pi (SPI)
โรงงาน-คุณภาพความน่าเชื่อถือที่คุณเชื่อถือได้
เราผลิตโมดูลนี้ในโรงงานที่ได้รับการรับรองมาตรฐาน ISO9001:2015 ของเราเอง โดยทุกชุดผ่านการทดสอบอย่างเข้มงวดก่อนจัดส่ง:
การบ่มที่อุณหภูมิสูง 72- ชั่วโมง (50 องศา )
การทดสอบแรงกระแทกด้วยความร้อน (-30 องศา ↔ 80 องศา 10 รอบ)
การทดสอบ ESD (หน้าสัมผัส ±4kV, อากาศ ±8kV)
การปฏิบัติตาม RoHS และ REACH อย่างสมบูรณ์ พร้อมด้วยเอกสารประกอบที่สมบูรณ์พร้อมสำหรับการผ่านพิธีการศุลกากรของ EU/NA
นอกจากนี้เรายังรับประกันการผลิตต่อเนื่องเป็นเวลา 3-5 ปีสำหรับรุ่นนี้ โดยไม่มีการแจ้งเตือน-อายุการใช้งาน-การสิ้นสุดอย่างกะทันหัน และกำลังการผลิตต่อเดือนที่ 500,000 หน่วยเพื่อปรับขนาดตามปริมาณการสั่งซื้อของคุณ
ตัวเลือกการปรับแต่งที่เหมาะกับโครงการของคุณ
ในฐานะผู้ผลิตดั้งเดิม เราเสนอการปรับเปลี่ยนที่ยืดหยุ่นซึ่งผู้จัดจำหน่ายไม่สามารถจับคู่ได้:
รูปร่างและตัวเชื่อมต่อ FPC: พินเอาท์แบบกำหนดเอง การรวมตัวเชื่อมต่อ ZIF หรือการออกแบบ PCB ที่ยืดหยุ่นใหม่เพื่อให้เข้ากับตัวเครื่องอุปกรณ์ของคุณ พร้อมตัวอย่างทางวิศวกรรมภายใน 15–20 วัน
ฝาครอบกระจกและการเคลือบ: โลโก้สกรีนผ้าไหม -ป้องกันแสงสะท้อน (AG) ป้องกัน-ลายนิ้วมือ (AF) หรือ-การรักษาฟิล์มแตก
การรวมแผงสัมผัส: การสัมผัสแบบ Capacitive (CST816T หรือ FT series) หรือการสัมผัสแบบต้านทานที่รวมอยู่ในโมดูลโดยสมบูรณ์
การปรับแต่งแบ็คไลท์: ความสว่างอัพเกรดเป็น 800–1000 nits (กำหนดเอง) หรืออุณหภูมิสี LED ที่ปรับแล้ว
การปรับเปลี่ยนอินเทอร์เฟซ: การแปลงจาก SPI 4 สายเป็น MCU 8080 อินเทอร์เฟซแบบขนานหรือ RGB (ใช้ปริมาณการสั่งซื้อขั้นต่ำ)

240*280 ความละเอียดระดับ HD
จอมอนิเตอร์ระบบสัมผัสขนาด 1.69 นิ้วรุ่นนี้มี240*280ความละเอียดสูง-

ด้วยเอฟเฟกต์การแสดงผลที่ค่อนข้างดีและสีสดใส สามารถมองเห็นข้อความขนาดเล็กได้ชัดเจน





ไอพีเอสมุมมอง

จอภาพหน้าจอสัมผัส IPS นี้มี IPS เต็มรูปแบบ; มุมมองที่ให้

จอแสดงผลที่ยอดเยี่ยมแม้ในขณะที่คุณดูหน้าจอนี้จากด้าน .even

ข้อมูลจำเพาะ

เต็มอิ่มทำให้ใช้งาน LCD ได้ง่ายขึ้น:
