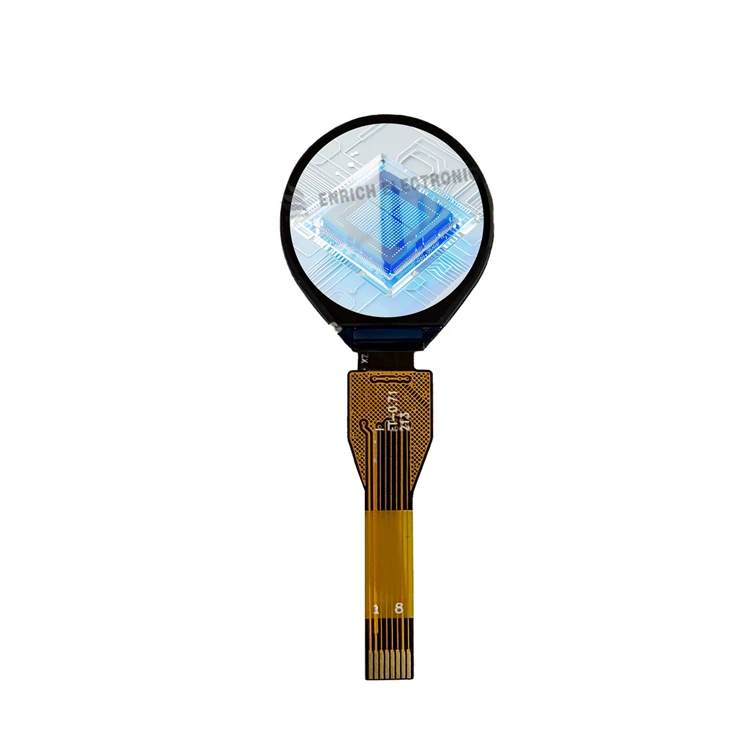

โมดูล TFT LCD แบบกลม 0.71



เอเอ็นเอช-TV0071A004คำอธิบาย

พารามิเตอร์ผลิตภัณฑ์:

ขนาดหน้าจอ: 0.71 นิ้ว

หมายถึงความยาวแนวทแยงของพื้นที่แสดงผลที่ใช้งานอยู่ (ประมาณ 18.03 มม.) โดยจัดเป็นจอแสดงผลขนาดเล็กพิเศษ-

ปณิธาน: 160 (RGB) x 160 พิกเซล

การบรรลุความละเอียดนี้ด้วยขนาดที่เล็กเช่นนี้ส่งผลให้ได้ผลลัพธ์ที่สูงมากความหนาแน่นของพิกเซลซึ่งให้เอฟเฟกต์การแสดงผล细腻 ที่เหนือกว่าอักขระทั่วไปหรือหน้าจอความละเอียดต่ำ-

มุมมอง: ทั้งหมด-มุมมองภาพ

โดยทั่วไปหมายถึงการใช้ไอพีเอสหรือเทคโนโลยีภาพมุมกว้างขั้นสูง-ที่คล้ายกัน สีและคอนทราสต์ยังคงสอดคล้องกันอย่างมากจากทุกทิศทางการรับชม (ขึ้น ลง ซ้าย ขวา) โดยมีการเปลี่ยนสีหรือหรี่แสงน้อยที่สุด ช่วยให้ประสบการณ์ผู้ใช้ดีขึ้นอย่างเห็นได้ชัด

ขนาดเค้าร่าง: 20.12มม. × 22.3มม. × 1.81มม

นี่เป็นพารามิเตอร์ทางกลที่สำคัญ20.12มม. x 22.3มมหมายถึงขนาดรวมรวมถึงวงจรไดรเวอร์และกรอบ ทำให้มีข้อกำหนดเกี่ยวกับรูยึดที่แม่นยำสำหรับวิศวกรโครงสร้างผลิตภัณฑ์ ที่1.81มมควบคุมความหนาได้อย่างดีเยี่ยม ซึ่งช่วยในการออกแบบผลิตภัณฑ์ที่บางเฉียบเป็นพิเศษ-

อินเทอร์เฟซ: เอสพีไอ

อินเทอร์เฟซอุปกรณ์ต่อพ่วงแบบอนุกรม. นี่เป็นโปรโตคอลการสื่อสารสากลที่เรียบง่ายซึ่งต้องใช้พินน้อยมาก บ่อยครั้งที่ต้องการเพียง 3-4 สาย (ข้อมูล นาฬิกา การเลือกชิป) สำหรับการสื่อสาร ทำให้การเชื่อมต่อกับ MCU หลักง่ายขึ้นอย่างมาก ประหยัดทรัพยากร I/O อันมีค่า และลดความซับซ้อนและต้นทุนโครงร่าง PCB

ไดร์เวอร์ไอซี: GC9D01

นี่คือ "สมอง" ของหน้าจอ GC9D01 เป็น IC ไดรเวอร์ที่มีการบูรณาการสูงซึ่งออกแบบมาสำหรับจอแสดงผล TFT ขนาดเล็ก

ฟังก์ชั่นหลัก: ประกอบด้วย Display RAM (GRAM) ซึ่งทำหน้าที่รับคำสั่ง SPI และข้อมูลจาก MCU และแปลงเป็นสัญญาณแรงดันไฟฟ้าที่จำเป็นในการควบคุมแต่ละพิกเซลบนหน้าจอ

คุณสมบัติขั้นสูง: โดยทั่วไปจะรองรับโหมดสีที่หลากหลาย การรีเฟรชบางส่วนเพื่อการประหยัดพลังงาน การตั้งค่าที่อยู่หน้าต่างที่ยืดหยุ่น ฯลฯ ช่วยให้นักพัฒนามีความสามารถในการควบคุมการแสดงผลอันทรงพลัง

ประเภทการแสดงผล: ทีเอฟ

ทรานซิสเตอร์แบบฟิล์มบาง-. นี่คือแอ็กทีฟ-เมทริกซ์ LCD ซึ่งแต่ละพิกเซลถูกควบคุมโดยทรานซิสเตอร์ของตัวเอง เทคโนโลยีนี้นำเสนอเวลาตอบสนองเร็วขึ้น คอนทราสต์สูงขึ้น สีสันที่สดใสยิ่งขึ้นและความสามารถในการแสดงภาพไดนามิกที่ดีขึ้น ทำให้เป็นเทคโนโลยีหลักสำหรับการแสดงสี



ฟิลด์แอปพลิเคชัน:

ใน-การวิเคราะห์ภาคสนามเชิงลึกของแอปพลิเคชัน

หน้าจอสี TFT ขนาด 0.71 นิ้วซึ่งมีขนาดกะทัดรัด ความละเอียดสูง และประสิทธิภาพการแสดงผลที่ยอดเยี่ยม เป็นตัวเลือกที่เหมาะสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์จำนวนมากที่มีพื้นที่จำกัดแต่จำเป็นต้องมีประสบการณ์ด้านภาพ

1.อุปกรณ์สวมใส่ได้

แอปพลิเคชันหลัก: สมาร์ทวอทช์, สายรัดข้อมือฟิตเนส, แหวนอัจฉริยะ

แก้ไขปัญหาแล้ว: ให้ความละเอียดสูง 160x160 ภายในพื้นที่จำกัดอย่างยิ่งของตัวเรือนนาฬิกาหรือตัวเครื่อง ทำให้มั่นใจได้ว่าไอคอน ข้อความ และตัวเลขจะคมชัดและชัดเจนโดยไม่มีพิกเซล มุมมองทั้งหมด-รับประกันว่าผู้ใช้สามารถอ่านเวลา อัตราการเต้นของหัวใจ การเผาผลาญแคลอรี่ และการแจ้งเตือนจากทุกมุมมองได้อย่างง่ายดายเพียงแค่เหลือบมองที่ข้อมือ

ข้อได้เปรียบ: เมื่อจับคู่กับไดรเวอร์ IC GC9D01 จะช่วยให้เปลี่ยนภาพเคลื่อนไหวได้อย่างราบรื่น (เช่น การสลับเมนู การรีเฟรชข้อมูล) และรองรับโหมดพลังงานต่ำ- ซึ่งช่วยยืดอายุการใช้งานแบตเตอรี่ของอุปกรณ์ได้อย่างมาก



2.อุปกรณ์ตรวจสุขภาพและการแพทย์แบบพกพา

แอปพลิเคชันหลัก: เครื่องวัดออกซิเจนในเลือดที่ปลายนิ้ว, เครื่องวัดอุณหภูมิแบบดิจิตอล, เครื่องวัด ECG แบบพกพา, เครื่องวัดกลูโคส

แก้ไขปัญหาแล้ว: การอ่านค่าทางการแพทย์จำเป็นต้องมีความชัดเจนและแม่นยำอย่างยิ่ง ประสิทธิภาพของสีและคอนทราสต์ที่สูงของหน้าจอนี้ทำให้สามารถแสดงข้อมูลสำคัญได้อย่างชัดเจน (เช่น รูปคลื่น SpO2, ค่าอัตราการเต้นของหัวใจ, คำเตือนอุณหภูมิสูง-เป็นสีแดง) ซึ่งช่วยลดความเสี่ยงในการอ่านผิด ขนาดที่เล็กและรูปทรงเพรียวบางทำให้อุปกรณ์ทางการแพทย์ทั้งหมดพกพาสะดวกและถูกหลักสรีรศาสตร์มากขึ้น

ข้อได้เปรียบ: อินเทอร์เฟซ SPI นั้นเรียบง่ายและเชื่อถือได้ เชื่อมต่อกับชิปควบคุมหลักของเซ็นเซอร์ทางการแพทย์ต่างๆ ได้อย่างง่ายดาย ซึ่งให้ความเสถียรสูง



3.IoT และเทอร์มินัลปฏิสัมพันธ์ระหว่างมนุษย์-

แอปพลิเคชันหลัก: แผงควบคุมบ้านอัจฉริยะ (เช่น ตัวควบคุมอุณหภูมิ/ความชื้น สวิตช์อัจฉริยะ) ตัวติดตามบลูทูธ หน้าต่างแสดงสถานะสำหรับเซ็นเซอร์อัจฉริยะ

แก้ไขปัญหาแล้ว: ให้ "สายตา" สำหรับโหนด IoT แบบธรรมดา ผู้ใช้สามารถตรวจสอบสถานะอุปกรณ์ได้โดยตรง (เช่น สถานะการเชื่อมต่อ อุณหภูมิห้อง ระดับแบตเตอรี่) และดำเนินการอย่างรวดเร็วโดยไม่ต้องเปิดแอปสมาร์ทโฟน ขนาดเล็กทำให้สามารถฝังลงในแผงแคบของอุปกรณ์ใดๆ ได้

ข้อได้เปรียบ: การใช้พลังงานต่ำทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์ IoT ที่ใช้พลังงานจากแบตเตอรี่- ทำให้สามารถแสดงผลได้ต่อเนื่องเป็นเวลาหลายสัปดาห์หรือหลายเดือนโดยไม่ต้องชาร์จบ่อยครั้ง



4.การควบคุมอุตสาหกรรมและเครื่องมือวัด

แอปพลิเคชันหลัก: เครื่องสแกนอุตสาหกรรมแบบมือถือ เครื่องมือวัดแบบพกพา มัลติมิเตอร์ หน้าจอสถานะเสริมสำหรับอุปกรณ์ควบคุมทางอุตสาหกรรม

แก้ไขปัญหาแล้ว: ในการตั้งค่าทางอุตสาหกรรม อุปกรณ์จะต้องมีความแข็งแกร่งและให้การแสดงข้อมูลที่ใช้งานง่าย หน้าจอนี้มีขนาดกะทัดรัด ทนทานต่อการสั่นสะเทือน และสามารถแสดงพารามิเตอร์ กราฟแท่ง หรือไอคอนสถานะแบบธรรมดาได้หลายบรรทัดบนแชสซีที่มีข้อจำกัด ช่วยให้วิศวกรวินิจฉัยปัญหาได้อย่างรวดเร็ว

ข้อได้เปรียบ: โดยทั่วไปจะมีช่วงอุณหภูมิการทำงานที่กว้าง (รายละเอียดอ้างอิงจากเอกสารข้อมูล) ซึ่งปรับให้เข้ากับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงได้ เวลาตอบสนองที่รวดเร็วช่วยลดรอยเปื้อน เหมาะสำหรับการแสดงข้อมูลที่เปลี่ยนแปลงอย่างรวดเร็ว



5. เครื่องใช้ไฟฟ้า

แอปพลิเคชันหลัก: หน้าจอสถานะสำหรับกล่องชาร์จหูฟัง TWS, จอแสดงผล FPV สำหรับโดรนขนาดเล็ก, ของเล่นอิเล็กทรอนิกส์, จอแสดงผลระดับแบตสำรอง

แก้ไขปัญหาแล้ว: เพิ่มความน่าดึงดูดทางเทคโนโลยีของผลิตภัณฑ์และประสบการณ์ผู้ใช้ ตัวอย่างเช่น หน้าต่างเล็กๆ บนกล่องชาร์จหูฟังสามารถแสดงพลังงานที่เหลืออยู่ของหูฟังข้างซ้าย/ขวาและตัวกล่องได้อย่างแม่นยำ ซึ่งใช้งานง่ายและมีคุณภาพมากกว่าไฟ LED ทั่วไป

ข้อได้เปรียบ: สีสันสดใสช่วยให้สามารถแสดงโลโก้แบรนด์และภาพเคลื่อนไหวที่กำหนดเองได้ ซึ่งช่วยเพิ่มความแตกต่างของผลิตภัณฑ์และรูปลักษณ์ที่น่าดึงดูดอย่างมาก



● OEM และ ODM ● ไม่มีขั้นต่ำ ● ตัวอย่างในสต็อก ● ตัวเลือกบอร์ดทดสอบ

















ข้อมูลจำเพาะ

รายการ	มิติ	หน่วย
ขนาด	0.71	นิ้ว
มิติเค้าร่าง	20.12x22.3x1.81	มม
อุณหภูมิในการทำงาน	-20 องศา - +70 องศา	ระดับ
อุณหภูมิในการจัดเก็บ	-30 องศา - +80 องศา	ระดับ
ปณิธาน	160x160
