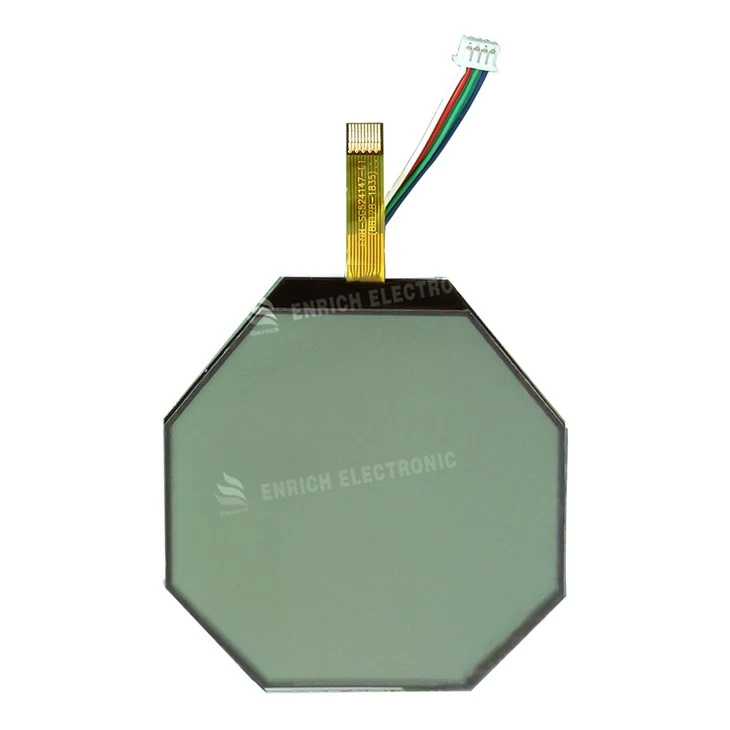

โมดูล LCD ส่วนแปดเหลี่ยม FSTN

ENH-SG524147-01 คำอธิบาย:

สินค้าชิ้นนี้เป็นจอแสดงผลส่วนแปดเหลี่ยม FSTN. ค่านิยมหลักอยู่ที่ความสามารถในการอ่านที่ยอดเยี่ยม การใช้พลังงานต่ำมาก การปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง และเนื้อหาการแสดงผลที่ปรับแต่งได้อย่างเต็มที่. ไม่ได้ออกแบบมาสำหรับกราฟิกที่ซับซ้อน แต่สำหรับอุปกรณ์ที่ต้องการโดยเฉพาะการนำเสนอข้อมูลเฉพาะเจาะจงในระยะยาว มั่นคง และชัดเจน.

I. การวิเคราะห์พารามิเตอร์ผลิตภัณฑ์โดยละเอียด

ประเภทการแสดงผล:FSTN

สาระสำคัญทางเทคนิค: STN ที่ได้รับการปรับปรุงด้วยฟิล์มหน่วงความแม่นยำที่เคลือบบนเซลล์ STN

โหมดการแสดงผล:ทรานสเฟลกทีฟเชิงบวก

เชิงบวก:สอดคล้องกับนิสัยการอ่านทั่วไป

ทรานสเฟลกทีฟ: คุณสมบัติชั้นโปร่งแสงด้านหลัง LC ในแสงโดยรอบที่สว่างจ้า จะสะท้อนแสงเพื่อการรับชมที่ชัดเจนโดยไม่มีแสงย้อน (ประหยัดพลังงานมากที่สุด-) ในที่แสงน้อย ไฟแบ็คไลท์จะส่องสว่างเนื้อหา โหมดนี้บรรลุผลสำเร็จความสมดุลที่เหมาะสมที่สุดระหว่าง-การมองเห็นสภาวะทั้งหมดและการใช้พลังงาน

แรงดันไฟฟ้าของไดรฟ์: 3.3V

บ่งชี้ความเข้ากันได้กับระบบ MCU แรงดันต่ำ-สมัยใหม่ (เช่น ARM Cortex-M) โดยไม่จำเป็นต้องใช้วงจรการเลื่อนระดับ- ทำให้การออกแบบระบบง่ายขึ้น และลดการใช้พลังงานโดยรวม

อุณหภูมิในการทำงาน: -20 องศา ~ +70 องศา

กำหนดช่วงอุณหภูมิแวดล้อมสำหรับการทำงานปกติ ครอบคลุมสถานการณ์ส่วนใหญ่ตั้งแต่สภาพแวดล้อมในร่มเย็นไปจนถึงสภาพอากาศร้อนกลางแจ้งในฤดูร้อน ซึ่งแสดงให้เห็นถึงความทนทานต่อสิ่งแวดล้อมที่ดี

มุมมอง: 6 โมงเช้า

A พารามิเตอร์ที่สำคัญสำหรับการแสดงส่วนต่างๆ มันบ่งบอกว่าทิศทางการรับชมที่เหมาะสมที่สุดนั้นมาจากด้านล่างหน้าจอ เมื่อติดตั้งตามปกติ (หันหน้าไปทางผู้ใช้) หมายความว่าระยะการมองเห็นของผู้ใช้ควรเป็นสูงกว่าแกนปกติของหน้าจอเล็กน้อย-i.e., a มุมมองลดลงเล็กน้อยให้คอนทราสต์ที่ดีที่สุด นี่คือมุมการติดตั้งและการอ่านเครื่องมือที่พบบ่อยที่สุด

ขนาดเค้าร่าง:63.53 มม. * 62 มม. * 5.6 มม

63.53 x 62 มม. เป็นขนาดใกล้-กล่องขอบแปดเหลี่ยมสำหรับการติดตั้งและการออกแบบช่องตัดที่แม่นยำ. 5.6 มม. ความหนารวมกระจก, LC, FPC และกรอบที่เป็นไปได้ ซึ่งแสดงถึงโปรไฟล์มาตรฐาน

อินเทอร์เฟซ:เอฟพีซี

ใช้สายเคเบิลแบบยืดหยุ่นในการเชื่อมต่อซึ่งมีข้อดีคือขนาดเล็ก น้ำหนักเบา โค้งงอได้ และติดตั้งง่าย. เหมาะอย่างยิ่งสำหรับพื้นที่ขนาดกะทัดรัดหรือผลิตภัณฑ์ที่มีกลไกบานพับ/เลื่อน

ไดร์เวอร์ไอซี: AIP31033E

ทั่วไปอนุกรม-เข้า ขนาน-ออกไอซีไดรเวอร์ LED/จอแอลซีดี รับคำสั่งจากโฮสต์ผ่านอินเทอร์เฟซอนุกรม I²C แบบ 2 สายหรืออินเทอร์เฟซอนุกรม SPI แบบ 3 สาย และแปลงเป็นเอาต์พุตแบบขนานหลายช่องเพื่อขับเคลื่อนส่วนของจอแสดงผลโดยตรงบันทึกพิน I/O ของโฮสต์ MCU ได้อย่างมากและทำให้การออกแบบวงจรง่ายขึ้น

แผงปรับแต่งได้

จุดขายที่สำคัญ. นี่ไม่ใช่แค่ทางเลือก แต่เป็นลักษณะพื้นฐานของการแสดงส่วน

ขอบเขตการปรับแต่ง:

แสดงเนื้อหา: ลูกค้าแจ้งตัวเลข ตัวอักษร สัญลักษณ์ ไอคอน กราฟแท่ง ฯลฯ ที่ต้องการ

เค้าโครงและรูปร่าง: การจัดเรียงองค์ประกอบข้างต้นโดยพลการภายในพื้นที่แปดเหลี่ยม

การพิมพ์สกรีน (ลักษณะแผง): การพิมพ์สีสามารถนำไปใช้กับพื้นที่ที่ไม่ใช้งาน-ได้ (เช่น ไอคอน ตราชั่ง โลโก้แบรนด์ ขอบตกแต่ง) สร้างรูปลักษณ์ระดับไฮเอนด์{3}}ที่ผสานรวมเข้ากับส่วนการแสดงผลสีดำ

II.ใน-การวิเคราะห์ภาคสนามเชิงลึกของแอปพลิเคชัน

การควบคุมอุตสาหกรรมและเครื่องมือวัด

แอปพลิเคชันหลัก: เครื่องวัดอัตราการไหลทางอุตสาหกรรม, เกจวัดความดัน, เครื่องควบคุมอุณหภูมิ/ความชื้น, มิเตอร์ไฟฟ้า, แผงแสดงสถานะ PLC, เครื่องมือในห้องปฏิบัติการ

แก้ไขปัญหาแล้ว: สภาพแวดล้อมทางอุตสาหกรรมต้องการการทำงานตลอด 24 ชั่วโมงทุกวันภายใต้แสงสว่างที่แตกต่างกันหรือสว่างจ้าเทคโนโลยีส่งผ่านแสง FSTNใช้แสงสะท้อนโดยรอบเมื่อมี และเปิดใช้งานแสงพื้นหลังในความมืด เพื่อให้มั่นใจว่าสามารถอ่านได้ในทุกสภาวะ ที่มุมมอง 6 นาฬิกาสอดคล้องกับท่าทางการอ่านตามธรรมชาติ (มองอุปกรณ์เล็กน้อย) ที่รูปร่างแปดเหลี่ยมสามารถใส่ได้พอดีกับตัวเรือนทรงกลมหรือการออกแบบที่เป็นเอกลักษณ์ ช่วยเพิ่มความสวยงามและการบูรณาการของผลิตภัณฑ์

ข้อได้เปรียบ: แรงดันไฟฟ้าของไดรฟ์ 3.3V ช่วยให้ใช้พลังงานต่ำเป็นพิเศษ- เหมาะสำหรับใช้งาน-บนอุปกรณ์ทางอุตสาหกรรมเสมอ ช่วงอุณหภูมิการทำงานกว้าง (-20 องศา ~+70 องศา ) เหมาะกับการตั้งค่าทางอุตสาหกรรมส่วนใหญ่ เนื้อหาที่ปรับแต่งได้อย่างเต็มที่จะแสดงตัวเลข หน่วย กราฟแท่ง และไอคอนเฉพาะเจาะจงที่แม่นยำ

อุปกรณ์การแพทย์และการดูแลสุขภาพ

แอปพลิเคชันหลัก: จอภาพแบบพกพา (เช่น SpO2, BP), ปั๊มแช่, อุปกรณ์การแพทย์ที่บ้าน (เทอร์โมมิเตอร์, เครื่องวัดความดันโลหิต), อุปกรณ์การฟื้นฟูสมรรถภาพ

แก้ไขปัญหาแล้ว: ความต้องการการอ่านทางการแพทย์การตีความผิดเป็นศูนย์. การแสดงส่วนต่างๆ จะแสดงองค์ประกอบที่มีคอนทราสต์สูง-ที่กำหนดไว้ล่วงหน้า (ตัวเลข สัญลักษณ์) โดยมีขอบที่คมชัด ช่วยขจัดความเบลอหรือความกำกวม หน้าจอแบบส่งผ่านแสงยังคงมองเห็นได้ชัดเจนภายใต้แสงไฟที่ซับซ้อนของโรงพยาบาล

ข้อได้เปรียบ: อินเทอร์เฟซที่เรียบง่ายและเชื่อถือได้พร้อมประสิทธิภาพ EMC ที่ดี ลดการรบกวนกับอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ที่มีความละเอียดอ่อน แผงที่ปรับแต่งได้ช่วยให้สามารถรวมโลโก้แบรนด์ สเกลพิเศษ หรือสัญลักษณ์คำเตือนลงในพื้นที่แสดงผลเพื่อให้ดูเป็นมืออาชีพ

เครื่องใช้ในบ้านและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

แอปพลิเคชันหลัก: เครื่องใช้ในครัวระดับไฮเอนด์- (เตาอบ ไมโครเวฟ เครื่องชงกาแฟ) เครื่องฟอกอากาศ แผงควบคุม HVAC เครื่องทำน้ำอุ่น แผงควบคุมบ้านอัจฉริยะ

แก้ไขปัญหาแล้ว: เครื่องใช้ไฟฟ้าจำเป็นต้องผสมผสานความสวยงามเข้ากับการตกแต่งบ้าน ในขณะเดียวกันก็ให้ข้อมูลที่เข้าใจง่าย ที่แผงแปดเหลี่ยมที่ปรับแต่งได้ผสานเข้ากับรูปแบบผลิตภัณฑ์ได้อย่างลงตัว (เช่น ปุ่มกลม พื้นผิวโค้ง) ทำลายความซ้ำซากจำเจของหน้าจอสี่เหลี่ยม เนื้อหาได้รับการปรับแต่งให้เหมาะกับฟังก์ชันต่างๆ ของอุปกรณ์โดยเฉพาะ (อุณหภูมิ เวลา ไอคอนโหมด) ทำให้ผู้ใช้ไม่ต้องเรียนรู้อะไรเพิ่มเติม

ข้อได้เปรียบ: เนื้อหายังคงอยู่โดยไม่มีการรีเฟรชพลังงานอย่างต่อเนื่อง (ไดรฟ์แบบคงที่) ส่งผลให้ใช้พลังงานน้อยที่สุด อินเทอร์เฟซ FPC ช่วยให้กำหนดเส้นทางได้อย่างยืดหยุ่นในพื้นที่จำกัด ช่วยอำนวยความสะดวกในการออกแบบกลไก

ยานยนต์อิเล็กทรอนิกส์และอุปกรณ์การขนส่ง

แอปพลิเคชันหลัก: ใน-แผงควบคุมสภาพอากาศในรถยนต์ จอแสดงผลระบบตรวจวัดแรงดันลมยาง แผงหน้าปัดรถจักรยานยนต์ ไฟแสดงสถานะเครื่องชาร์จ EV

แก้ไขปัญหาแล้ว: สภาพแวดล้อมของยานยนต์เกี่ยวข้องกับอุณหภูมิสุดขั้ว การสั่นสะเทือน และต้องการการมองเห็นทั้งในแสงแดดจ้าและความมืดช่วงอุณหภูมิที่กว้างของวัสดุ FSTN และการตอบสนองที่รวดเร็วเหมาะสมอย่างยิ่ง- ลักษณะการสะท้อนกลับช่วยป้องกันแสงแดดและให้แสงย้อนที่นุ่มนวลในเวลากลางคืน

ข้อได้เปรียบ: ทนทานและยาวนาน- โดยทั่วไปแล้ว IC ไดรเวอร์ เช่น AIP31033E จะมีการป้องกันสัญญาณรบกวนที่รุนแรง เหมาะสำหรับการใช้งานในยานยนต์

อุปกรณ์พิเศษและ HMI

แอปพลิเคชันหลัก: อุปกรณ์ทดสอบเฉพาะทาง แผงควบคุมความปลอดภัย เครื่องบันทึกข้อมูลพลังงานต่ำ- อินเทอร์เฟซเครื่องจำหน่ายสินค้าอัตโนมัติเชิงพาณิชย์

แก้ไขปัญหาแล้ว: สำหรับอุปกรณ์-วัตถุประสงค์เดียว การแสดงสีเต็ม-ถือเป็นค่าใช้จ่ายที่ไม่จำเป็น การแสดงเซ็กเมนต์ที่กำหนดเองนำเสนอพารามิเตอร์ที่จำเป็นทั้งหมดในลักษณะที่ตรงที่สุด ต้นทุนต่ำ- ใช้พลังงานต่ำ- และเชื่อถือได้

ข้อได้เปรียบ: ความสามารถในการปรับแต่งได้เป็นจุดเด่นหลัก. ลูกค้าสามารถกำหนดรูปแบบการแสดงผลใดๆ (ภายในขอบเขตแปดเหลี่ยม)-การผสมผสานระหว่างส่วนต่างๆ (ตัวเลข ตัวอักษร ไอคอน แถบความคืบหน้า)- สร้าง HMI ที่เป็นเอกลักษณ์ซึ่งกลายมาเป็นส่วนหนึ่งของเอกลักษณ์ของแบรนด์ผลิตภัณฑ์









ข้อมูลจำเพาะ



รายการ	มิติ	หน่วย
พิมพ์	FSTN	นิ้ว
มุมมอง	6 0' นาฬิกา
มิติเค้าร่าง	63.53x62x5.6(สูงสุด)	มม
ไดรฟ์ไอซี	AIP31033E
โหมดการแสดงผล	FSTN/ตัวส่ง/เชิงบวก
ตัวเชื่อมต่อ	เอฟพีซี
อุณหภูมิในการทำงาน	-20 องศา - +70 องศา	ระดับ
อุณหภูมิในการจัดเก็บ	-30 องศา - +80 องศา	ระดับ
วิธีการขับ	1/2 หน้าที่ 1/3 อคติ
แสงไฟ	ไฟ LED สีขาว 4 ชิ้น
